Luego de un tiempo de investigación y desarrollo en Energía Libre he regresado al blog, en éste caso les haré un pequeño tutorial con fotos información para que reciclemos y transformemos nuestra energía eléctrica.
El equipo energético AR-BAT consta de celdas electroquímicas donde intervienen metales en una solución ácida, todos materiales fácilmente localizables en el diario vivir.
Podemos fabricar tantas como sean necesarias para cubrir nuestras necesidades energéticas, son fáciles de fabricar y se pueden realizar con múltiples materiales y recipientes, no es necesario contar con experiencia en electricidad para crearlas y obtener su correcto resultado.
Las celdas AR-BAT fomentadas por la empresa del Ing. Industrial Antonio Romero, 'ITS Investigación - Desarrollo-Innovación y Tecnología' son destinadas a el autoconsumo eléctrico eficiente, las mismas no se descargan, ellas mismas fabrican su energía eléctrica de forma espontánea, y perdurará hasta que algún elemento integrante de dichas celdas falle.
Materiales:
- 6 Latas de bebida, vacías.
- Tubo de cobre 15, 18, ó 22mm.
- Cal apagada suficiente para rellenar las latas.
- Vinagre.
- Sierra de arco o radial con disco de corte para metales.
- Cable de 1,5mm o similar para conexiones.
- Remachadora y remaches.
- Aislante tipo rejilla plástica.
- Cuchara.
- Tijeras.
- Alicate o pinzas.
- Puntilla o clavo para abrir agujeros para remaches en la lata.
- Guantes y gafas protectoras.
Paso 1:
Recuperar latas recicladas para utilizarlas, se gasta boca abajo contra el hormigón el borde superior, para poder sacar así la tapa y usar la lata como recipiente.
[Clic en la imagen para ampliar]
El borde se gastará y comenzará a dividirse la tapa del resto de la lata.
[Clic en la imagen para ampliar]
Una vez que estemos seguros que se pueden separar, con un tirón la tapa saldrá.
[Clic en la imagen para ampliar]
Esta modalidad se utiliza para transformar también una lata en un vaso.
[Clic en la imagen para ampliar]
Pasamos una lija o lima para quitar cualquier filo peligroso que hubiese.
[Clic en la imagen para ampliar]
Primera lata de 6 finalizada, lo mismo haremos en todas
[Clic en la imagen para ampliar]
Paso 2:
Teniendo ya las 6 latas listas, medir el cobre para cortar los 6 electrodos positivos (Cátodos)
El cobre debe sobresalir por lo menos 2 cms por sobre el borde superior de la lata.
[Clic en la imagen para ampliar]
Una vez cortados, lijados ya se continúan los retoques a cada electrodo.
[Clic en la imagen para ampliar]
Haremos una mueca de 1,5cm mas o menos del grosor del remache,
es mejor ésto que perforar el cilindro de cobre.
[Clic en la imagen para ampliar]
Paso 3:
Cortaremos el cable doblándolo y plegándolo primero en 3 partes,
obtendremos así 6 cables iguales.
[Clic en la imagen para ampliar]
Soldaremos con estaño la punta de los cables,
usaremos esa soldadura a modo de arandela para los remaches.
[Clic en la imagen para ampliar]
Remachado el cable al cátodo,
podríamos soldarlo pero el cobre requiere mucho calor para eso.
[Clic en la imagen para ampliar]
Cátodos preparados para ir armando las celdas.
[Clic en la imagen para ampliar]
Paso 4:
Unión de Cátodo y ánodo, la propia lata será nuestro electrodo negativo.
[Clic en la imagen para ampliar]
Idea de la postura en las celdas y verificación de que sobresale el cobre.
[Clic en la imagen para ampliar]
Paso 5:
Colocaremos por seguridad una protección para que no se toquen ambos metales.
[Clic en la imagen para ampliar]
Vista de la maya plástica,
permite que el electrolito humedezca el metal pero sin que se toquen.
[Clic en la imagen para ampliar]
Presentación de las celdas para rellenar,
estan en corto pero luego cortamos uno de los cables para unir a otras 3 latas.
Es solo por un tema de configuración y espacio para manipularlas.
[Clic en la imagen para ampliar]
Paso 6:
Preparamos el electrolito a una medida donde podamos rellenar las celdas sin desperdiciar mucho.
Cal y vinagre hasta que quede cremosa tirando a líquida.
[Clic en la imagen para ampliar]
Rellenas las celdas pasamos a armar las otras 3, integrantes del equipo AR-BAT.
[Clic en la imagen para ampliar]
Paso 7: Comprobación
Cada celda ronda entre 700,V y 710mV pasados 5 minutos de su llenado.
[Clic en la imagen para ampliar]

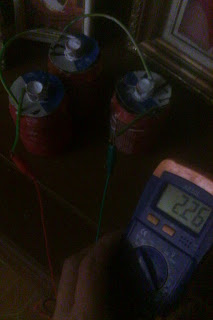

Voltaje del primer trío: 2,26v
Necesitamos un mínimo de 3v para encender 1 led de alta luminosidad
[Clic en la imagen para ampliar]
Paso 8: Armado del equipo
Una vez relleno el siguiente trío se conectan en serie todas las celdas, sumando poco mas de 4v
Se comprueba con un led y su caída de tensión por consumo a 2,57v
[Clic en la imagen para ampliar]
Finalizada la configuración:
Equipo AR-BAT con 6 latas de bebida de 25cl, cal y vinagre
Led de alta luminosidad a pleno rendimiento
[Clic en la imagen para ampliar]
Led de alta luminosidad a pleno rendimiento
Información al respecto:
Nuestro equipo funciona gracias a varios efectos relacionados internamente y exteriormente, el efecto Redox de Reducción y Oxidación permite que entre dos metales bañados por un entorno ácido, se produzca una diferencia de potencial (voltaje) en sus puntas.
El efecto se hace presente de forma automática, espontánea, no necesita carga ni recarga, estará brindando energía eléctrica hasta que uno de los metales desaparezca, se produzca algún cortocircuito entre las celdas, o el consumo sea mayor a la transformación, lo que hará debilitar a las mismas.
Es importante por ello que se hagan tantas celdas como sean necesarias, en lo posible mas de las necesarias, los materiales son sumamente importantes ya que su potencial de oxidación y reducción será quien dicte cuanta energía eléctrica nos brindará, por ende debemos experimentar con varios materiales para dar la mejor prestación para las personas, en especial para las que no tienen iluminación siquiera en sus casas.
Por tal motivo y con el objetivo claro de enseñar ésta tecnología, es que actualmente un equipo de personas de varias partes del mundo, nos reunimos para mejorar y experimentar, sumando inteligencia colectiva a los prototipos, a la vez que disfrutamos de crearlos y obtener beneficio energético.
Espero que les sea de utilidad ésta entrada, que lo fabriquen y que me lo hagan saber, para poder guiarles o aconsejarles en su camino al desarrollo y sostenibilidad energética.
Fabián Lagos
