Ladrón de Joules (Julios)

Hola amigos, hoy un paso mas en lo que a electrónica se refiere, hemos creado un pequeño Ladrón de Joules o Ladrón de Julios que es un sistema de elevación de tensión, utilizado para diferentes sistemas como cargadores de baterías, o simplemente para poder obtener mayor poder de tensión para iluminar a partir de una pequeña carga o inclusive una pila descargada.

El sistema electrónico está comandado por un transistor que hace el trabajo de un interruptor que enciende y apaga muchas veces por segundo, transformando la corriente continua de una pila o batería en corriente continua pulsante, la cual pasará por un anillo de ferrita llamado toroide, y hará pasar el campo magnético de un bobinado a otro elevándolo o reduciéndolo según para que sea el trabajo transformador.

Los toroides son utilizados para la transformación de corriente, que en realidad no transforman nada, solo la aumentan o disminuyen, con mejor resultado que los "transformadores" normal, ya que es un anillo cerrado y no hay salto de campo electromagnético de un polo al otro.

Los materiales reciclados fueron los siguientes:

- 1 Transistor BF871
- 1 Resistencia 1k (Marrón, Negro, Rojo, Dorado)
- 1 Capacitor (condensador) electrolítico de 400v 100uF
- 1 Diodo rectificador 1n4007
- 1 Toroide de ferrita
- 1 Batería de 3v CR2025 cargada o descargada (o cualquiera de 1,5v a 4,5v)
- Alambre esmaltado de medidas diferentes.
Dependiendo del voltaje que se quiera obtener el metraje de los mismos, es recomendable comenzar con 1 metro de un alambre y 30 cm del otro, en mi caso lleva un poco mas para otras pruebas.

Podrán encontrar mucha información en internet y en los canales de youtube sobre el Ladrón de Julios, es mas importante el comprender como se logra llegar a él, y es reciclando televisores viejos rotos, computadoras, y lo que sea electrónico, todo podemos darle nueva vida, y pueden ser herramientas para nuestros proyectos o inventos, así como para un inversor oscilador, un cargador de baterías, una soldadora eléctrica, proyectos varios de magnetismo, pero necesitamos componentes que si son reciclados no solo ayudamos a la naturaleza que no los destruye, sino que seremos útiles y ahorraremos en nuestra casa.

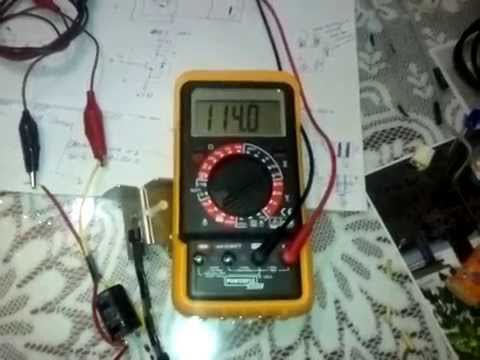

Debajo: Prueba de carga y descarga del capacitor electrolítico (condensador)

Aqui les dejo el esquema del futuro proyecto, sumando al Ladrón de Julios una autorecarga de la batería para que dure mas tiempo funcionando.

Debajo: Como he bobinado mi toroide experimental, el giro de las espiras es siempre el mismo, cambia el grosor de alambre entre el primario y el secundario, y cambia el bobinado entre el tercero y los anteriores hasta completar el toroide.

Espero les sea de utilidad, lo compartan, practiquen y cada vez seamos mas, compartiendo experimentos por un mundo mejor.

Mas proyectos y videos en mi canal de youtube: Proyectos y Experimentos

Gracias por tu visita. Fabián Lagos
